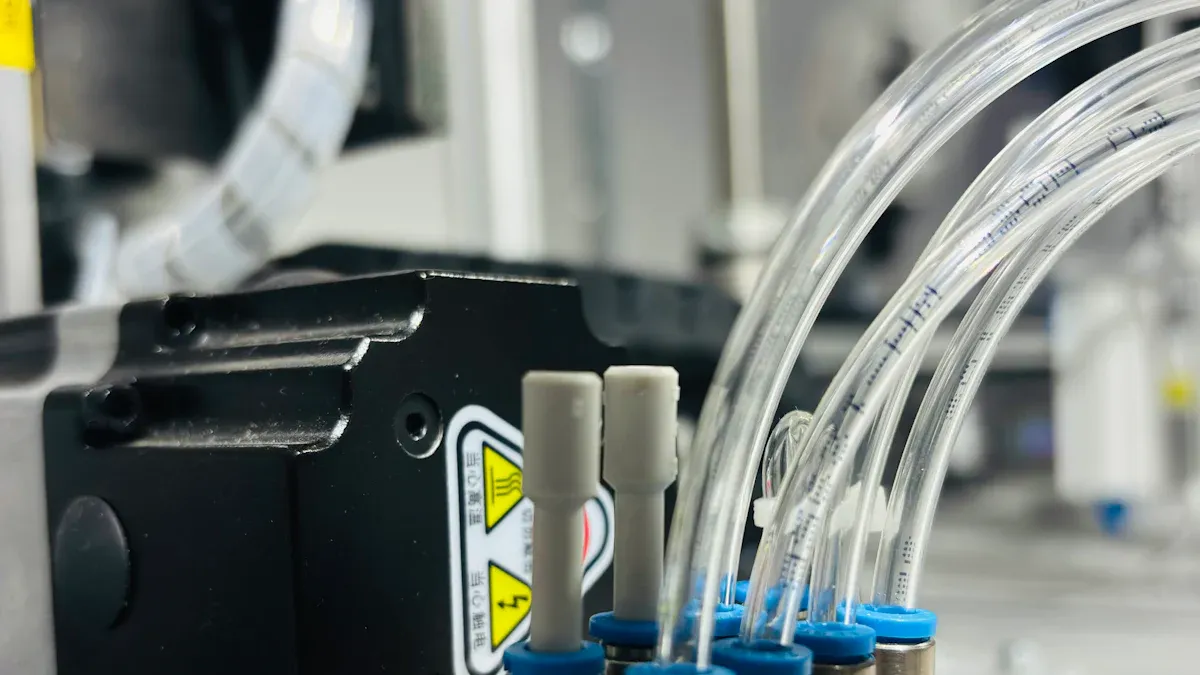

Zawory elektromagnetyczne 2-drożne i 3-drożne: zrozumienie kluczowych różnic w złożonych obwodach pneumatycznych

Zrozumienie różnicy między dwukierunkowym Zawór elektromagnetycznyZawory elektromagnetyczne 3-drogowe i s mają kluczowe znaczenie dla efektywnego projektowania układów pneumatycznych. Każdy typ zaworu pełni odrębną funkcję, która może znacząco wpłynąć na wydajność systemu.

• Czym jest zawór elektromagnetyczny dwudrożny? Steruje przepływem w jednym kierunku, podczas gdy
• Zawory elektromagnetyczne 3-drożne umożliwiają bardziej złożone kierowanie powietrzem.

Rozpoznanie tych różnic zwiększa wydajność układów pneumatycznych. Na przykład, właściwy dobór zaworów minimalizuje straty energii i zapewnia precyzyjną kontrolę. W zastosowaniach wymagających synchronizacji, odpowiedni scenariusze zastosowań zaworów elektromagnetycznych może prowadzić do poprawy wydajności. Kiedy wybór pomiędzy typami zaworówZrozumienie tych cech jest niezbędne do optymalnego zaprojektowania systemu.

Najważniejsze wnioski

• Zawory elektromagnetyczne 2-drożne umożliwiają sterowanie przepływem w jednym kierunku, dzięki czemu idealnie nadają się do prostych zastosowań typu włącz/wyłącz.
• Trójdrożne zawory elektromagnetyczne regulują przepływ powietrza pomiędzy trzema portami, umożliwiając skomplikowane prowadzenie i sterowanie w układach pneumatycznych.
• Wybór odpowiedniego typu zaworu zwiększa wydajność systemu i zmniejsza straty energii, co przekłada się na lepszą wydajność.
• Regularna konserwacja zaworów elektromagnetycznych, obejmująca kontrole i czyszczenie, ma kluczowe znaczenie dla ich niezawodności i długowieczności.
• Podczas pomiaru należy wziąć pod uwagę warunki środowiskowe i kompatybilność płynów. wybór zaworów elektromagnetycznych aby zapewnić optymalną wydajność.

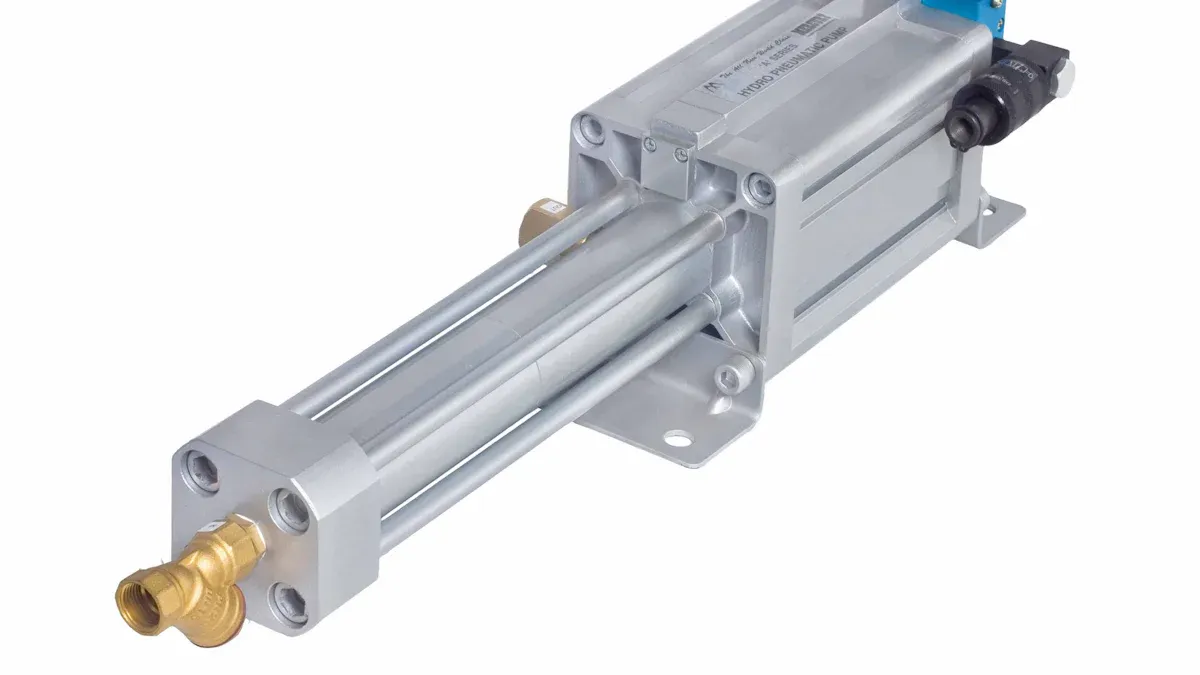

Działanie zaworów elektromagnetycznych 2-drożnych

Działanie elektrozaworu dwudrożnego ma fundamentalne znaczenie dla jego roli w układach pneumatycznych. Ten typ zaworu posiada dwa porty: wlotowy i wylotowy. Steruje on przepływem medium poprzez otwieranie lub zamykanie w odpowiedzi na sygnał elektryczny. Podstawowe zasady działania obejmują:

1. Zawór może być normalnie zamknięty (NC) lub normalnie otwarty (NO) po odłączeniu zasilania, co decyduje, czy przepływ będzie zablokowany, czy dozwolony.
2. Po podaniu napięcia cewka elektromagnesu wytwarza pole magnetyczne, które porusza tłok, zmieniając stan zaworu i umożliwiając lub utrudniając przepływ.
3. Po ustaniu przepływu prądu sprężyna przesuwa tłok do pierwotnej pozycji, przywracając zawór do stanu domyślnego.

Mechanizm ten pozwala na szybkie operacje włączania/wyłączania, co odróżnia zawory elektromagnetyczne dwudrożne od innych typów, takich jak zawory silnikowe, które do precyzyjnego sterowania wymagają silników elektrycznych.

W zastosowaniach przemysłowych, dwudrożne zawory elektromagnetyczne działają efektywnie w określonych zakresach ciśnień i przepływów. Poniższa tabela podsumowuje typowe specyfikacje:

Typ zaworu	Zakres ciśnienia (bar)	Przepływ (nieokreślony)
Bezpośrednie działanie	od 0 do 16	Nie dotyczy
Ogólnego przeznaczenia	od 0,5 do 16	Nie dotyczy
Zawór elektromagnetyczny paryS	0,5 do 6	Nie dotyczy
Modele wysokociśnieniowe	od 0,5 do 40	Nie dotyczy

Dodatkowo maksymalna różnica ciśnień roboczych może sięgać 750 psi (51,7 bar), przy średnicach otworów od 0,063" do 0,375" (od 1,6 mm do 9,5 mm).

Materiały użyte do budowy dwudrożnych zaworów elektromagnetycznych mają istotny wpływ na ich wydajność. Poniższa tabela przedstawia popularne materiały i ich właściwości:

Tworzywo	Właściwości	Wpływ na wydajność
Mosiądz	Dobra odporność na korozję, opłacalność	Nadaje się do mediów neutralnych, takich jak woda
Stal nierdzewna	Doskonała odporność chemiczna, wysokie temperatury	Idealny do trudnych warunków
PCV	Lekki, odporny na korozję	Nadaje się do agresywnych chemikaliów
Aluminium	Lekka waga, dobre właściwości termiczne	Stosowany w warunkach przemysłowych
Lane żelazo	Wytrzymałość, odporność na zużycie	Nadaje się do zastosowań wymagających dużej wytrzymałości

Regularna konserwacja ma kluczowe znaczenie dla zapewnienia niezawodności zaworów elektromagnetycznych dwudrożnych. Kluczowe praktyki konserwacyjne obejmują:

• Kontrola wizualna w celu wykrycia pęknięć, rdzy lub przebarwień zwojów.
• Czyszczenie filtrów powietrza wlotowego w celu zapobiegania gromadzeniu się zanieczyszczeń wewnątrz korpusu zaworu.
• Kontrola uszczelek, takich jak pierścienie uszczelniające i membrany, pod kątem zużycia i elastyczności.
• Przeprowadzenie testów cyklicznych w celu monitorowania czasu reakcji na działanie przełącznika i potwierdzenia prawidłowego przełączania.

Wskaźniki awaryjności mogą wynikać z różnych czynników, w tym z zawalenia się konstrukcji z powodu wytrzymałości materiału, natężenia przepływu płynu oraz przepalenia cewek pod wpływem napięcia i częstotliwości. Zrozumienie tych aspektów pomaga w projektowaniu i utrzymaniu wydajnych systemów pneumatycznych.

Działanie zaworów elektromagnetycznych 3-drożnych

Trójdrożne zawory elektromagnetyczne odgrywają kluczową rolę w układach pneumatycznych, regulując przepływ powietrza między wieloma portami. W przeciwieństwie do zaworów dwudrożnych, zawory te posiadają trzy porty, co umożliwia bardziej złożone operacje. Typowa konfiguracja obejmuje jeden wspólny port i dwa dodatkowe porty, które mogą być otwierane lub zamykane w zależności od stanu zaworu.

Kluczowe zasady operacyjne

1. Konfiguracja portu:Trzy porty składają się z:

   • Port wspólny:Port ten łączy się z dopływem lub odpływem powietrza.
   • Port normalnie otwarty (NO):Ten port umożliwia przepływ powietrza, gdy zawór jest zasilany.
   • Port normalnie zamknięty (NC):Ten port blokuje przepływ powietrza, gdy zawór jest zasilany.

2. Mechanizm aktywacji:Gdy cewka elektromagnesu odbiera sygnał elektryczny, generuje pole magnetyczne. Pole to porusza tłok, zmieniając stan zaworu. Ruch tłoka kieruje przepływ powietrza z portu wspólnego do portu NO lub NC, w zależności od żądanej operacji.

3. Powrót do stanu domyślnego:Gdy prąd elektryczny ustanie, mechanizm sprężynowy powraca tłok do pierwotnej pozycji, przywracając zawór do stanu domyślnego.

Zalety zaworów elektromagnetycznych 3-drożnych

Konstrukcja trójdrożnych zaworów elektromagnetycznych umożliwia realizację bardziej złożonych funkcji pneumatycznych. Na przykład, umożliwiają one:

• Przełączanie pomiędzy różnymi źródłami mediów lub dostawami ciśnienia.
• Ułatwianie stosowania wieloźródłowych systemów pneumatycznych i modułów wyboru ciśnienia.
• Podłączenie wspólnego portu do różnych portów funkcyjnych umożliwia realizację złożonych scenariuszy sterowania.

Dzięki tym możliwościom zawory elektromagnetyczne 3-drożne idealnie nadają się do zastosowań wymagających precyzyjnej kontroli wielu siłowników lub procesów.

Typowe zastosowania

Zawory elektromagnetyczne 3-drożne znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Są one powszechnie stosowane w:

• Maszyny automatyczne:Do sterowania siłownikami i cylindrami.
• Systemy sterowania procesami:Do zarządzania przepływem płynów w produkcji.
• Systemy HVAC:Do regulacji dystrybucji powietrza i cieczy.

Zastosowania zaworów elektromagnetycznych 2-drożnych

Zawory elektromagnetyczne 2-drożne Znajdują szerokie zastosowanie w różnych branżach ze względu na swoją wszechstronność i wydajność. Zawory te regulują przepływ powietrza lub cieczy w prosty sposób, co czyni je idealnymi do wielu zastosowań. Oto kilka typowych zastosowań:

• Sterowanie siłownikami pneumatycznymi:W przemyśle wytwórczym i automatyzacji zawory elektromagnetyczne dwudrożne sterują siłownikami i cylindrami pneumatycznymi, zapewniając precyzyjny ruch na liniach montażowych.
• Regulacja mediów:Odgrywają kluczową rolę w przetwórstwie chemicznym, uzdatnianiu wody i systemach HVAC, gdzie regulują przepływ mediów i zwiększają bezpieczeństwo operacyjne.
• Szybkie mechanizmy sterowania:Zawory te umożliwiają sterowanie przenośnikami taśmowymi, systemami pneumatycznymi i robotami typu pick-and-place bez użycia rąk, co zwiększa ogólną wydajność.
• Aplikacje sterowania procesami:Są niezbędne przy dozowaniu, izolowaniu, sekwencjonowaniu i regulacji ciśnienia, przyczyniając się do usprawnienia operacji.
• Przemysł opakowaniowy:W urządzeniach do uszczelniania i etykietowania dwudrożne zawory elektromagnetyczne są niezbędne w zautomatyzowanych systemach butelkowania i dozowania w sektorze spożywczym i napojowym.
• Zarządzanie przepływem powietrza:Regulują przepływ powietrza przez kanały i przepustnice w systemach HVAC, zapewniając optymalną kontrolę klimatu.
• Uzdatnianie wody i ściekówZawory te zarządzają sprężonym powietrzem i kontrolują poziom tlenu, usprawniając procesy oczyszczania.
• Sprzęt naftowy i gazowy:Sterują przepływem i ciśnieniem gazu, zapewniając bezpieczną i wydajną pracę w tej kluczowej branży.

Ten efektywność energetyczna Zastosowanie dwudrożnych zaworów elektromagnetycznych znacząco wpływa na systemy pneumatyczne. Badania pokazują, że zawory te mogą przynieść oszczędności energii od 10,9% do 29,5%, umożliwiając dwukomorową wymianę sprężonego powietrza. Ta możliwość prowadzi do znacznego zmniejszenia zużycia sprężonego powietrza, promując zrównoważony rozwój w zastosowaniach przemysłowych.

Wyniki	Wpływ na efektywność energetyczną
Zawór sterujący umożliwia dwukomorową wymianę sprężonego powietrza.	Oszczędność energii dzięki kontroli ciśnienia.
Oszczędności energii wahają się od 10,9% do 29,5%.	Znaczne zmniejszenie zużycia sprężonego powietrza.

W środowiskach niebezpiecznych względy bezpieczeństwa mają pierwszorzędne znaczenie. Dwudrożne zawory elektromagnetyczne często posiadają konstrukcję przeciwwybuchową i iskrobezpieczne obwody elektryczne, aby ograniczyć ryzyko zapłonu. Prawidłowa izolacja i uziemienie połączeń elektrycznych dodatkowo zwiększają bezpieczeństwo, dzięki czemu zawory te nadają się do różnych zastosowań.

Zastosowania zaworów elektromagnetycznych 3-drożnych

Trójdrożne zawory elektromagnetyczne znajdują zastosowanie w wielu branżach. Ich zdolność do zarządzania przepływem powietrza między trzema portami zapewnia lepszą kontrolę i elastyczność w układach pneumatycznych. Oto kilka przykładów. kluczowe aplikacje:

• Maszyny automatyczne:W produkcji zawory elektromagnetyczne 3-drożne sterują siłownikami i cylindrami, umożliwiając precyzyjne ruchy na liniach montażowych.
• Kontrola procesówZawory te regulują przepływ cieczy w systemach przetwórstwa chemicznego i HVAC, zapewniając wydajną pracę i bezpieczeństwo.
• Dystrybucja płynu:Ułatwiają przełączanie pomiędzy różnymi źródłami mediów, umożliwiając efektywne zarządzanie powietrzem i płynami w złożonych systemach.
• Systemy sterowania pneumatycznego:3-drożne zawory elektromagnetyczne umożliwiają automatyzację poprzez zapewnienie precyzyjnej kontroli przepływu powietrza i ciśnienia, co zwiększa ogólną wydajność systemu.

W poniższej tabeli przedstawiono cechy i zalety zaworów elektromagnetycznych 3-drożnych:

Funkcja	Opis
Efektywność przestrzenna	Trójdrożne zawory elektromagnetyczne są kompaktowe, co zwiększa elastyczność projektowania i minimalizuje wymagania przestrzenne.
Przewaga wydajnościowa	Zapewniają precyzyjną kontrolę przepływu powietrza i ciśnienia, zwiększając wydajność operacyjną.
Konstrukcja o niskim poborze mocy	Niska moc Elektrozawór pilotujący Konstrukcja redukuje wytwarzanie ciepła, co poprawia ogólną wydajność.
Konfigurowalność	Można je konfigurować w rozdzielaczach lub stosować pojedynczo, oferując wszechstronne rozwiązania zaspokajające potrzeby inżynieryjne.

Oprócz tych zastosowań, 3-drożne zawory elektromagnetyczne są niezbędne w systemach wymagających szybkiego czasu reakcji. Na przykład zawór 3V210-08 oferuje precyzyjną kontrolę i energooszczędność, współpracując z jednym energooszczędnym elektromagnesem. Taka konstrukcja gwarantuje optymalną wydajność przy jednoczesnym obniżeniu kosztów eksploatacji.

Ogólnie rzecz biorąc, wszechstronność i wydajność trójdrożnych zaworów elektromagnetycznych sprawiają, że są one niezbędne w nowoczesnych systemach pneumatycznych. Ich zdolność adaptacji do różnorodnych zastosowań zwiększa wydajność i niezawodność w warunkach przemysłowych.

Analiza porównawcza zaworów elektromagnetycznych 2- i 3-drożnych

Porównując zawory elektromagnetyczne 2- i 3-drożne, należy zwrócić uwagę na kilka kluczowych czynników, które wpływają na ich wybór w konkretnych zastosowaniach.

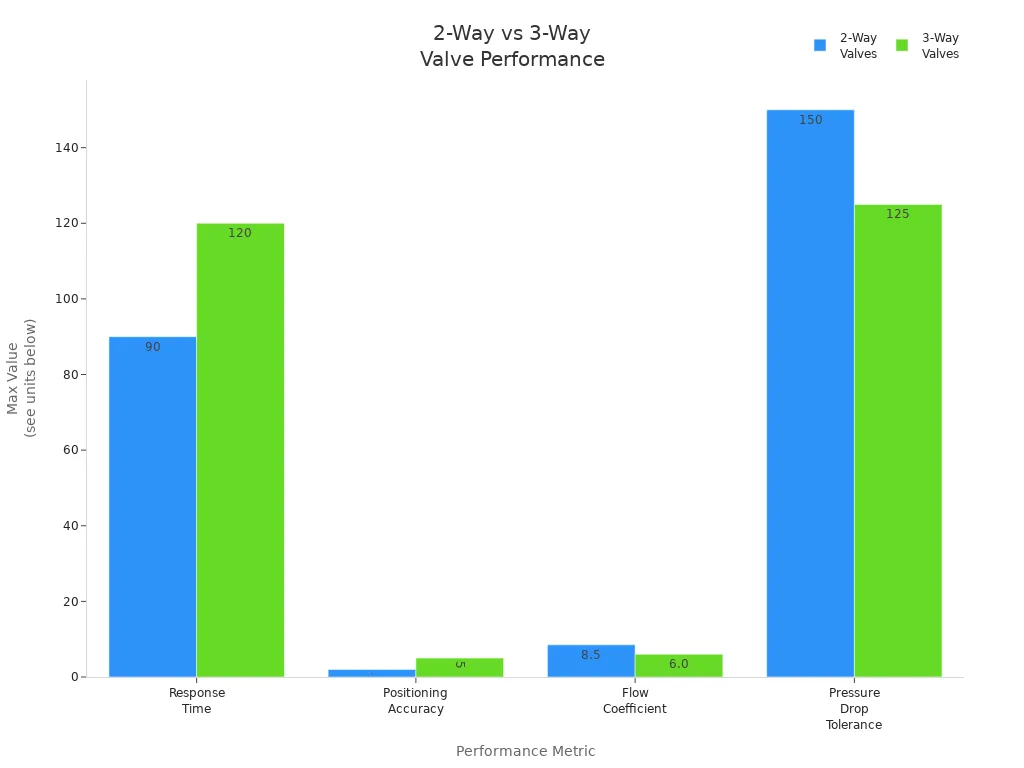

Metryki wydajności

Wydajność tych zaworów jest bardzo zróżnicowana. Najnowsze badanie wskazuje na następujące parametry:

Metryka wydajności	Zawory dwudrożne	Zawory 3-drogowe
Sygnały sterujące	0-10 V, 4-20 mA, cyfrowe (Modbus, BACnet)	Bardziej złożona logika sterowania
Czas reakcji	15-90 sekund	30-120 sekund
Dokładność pozycjonowania	±1-2%	±2-5%
Współczynnik przepływu (Cv)	Wyższe (np. 8,5 za 1/2")	Niższy (np. 6,0 dla 1/2")
Tolerancja spadku ciśnienia	5-150 PSI	10-125 PSI

Analiza kosztów i cyklu życia

Kwestie kosztów również odgrywają kluczową rolę w wyborze zaworów. Poniższa tabela podsumowuje różnice:

Aspekt	Zawory elektromagnetyczne 2-drożne	Zawory elektromagnetyczne 3-drożne
Koszt początkowy	Ogólnie niższe niż opcje o wysokiej wydajności	Zwykle wyższe ze względu na złożoność
Długoterminowe oszczędności kosztów	Może wiązać się z wyższymi kosztami utrzymania	Możliwość zmniejszenia kosztów konserwacji dzięki wysokiej jakości zaworom
Niezawodność	Często mniej niezawodne, co prowadzi do awarii	Może być bardziej niezawodny, jeśli ma wysoką wydajność
Efektywność operacyjna	Może nie optymalizować przepływu tak skutecznie	Może znacząco poprawić wydajność systemu
Całkowity koszt posiadania	Wyższe ze względu na częste wymiany	Niższe, jeśli używane są zawory wysokiej jakości

Zalety i wady

Każdy typ zaworu ma swoje mocne i słabe strony:

Typ zaworu	Zalety	Wady
Elektromagnes 2-drożny	- Prosta konstrukcja: zwiększa niezawodność i zmniejsza ryzyko awarii.	- Ograniczona funkcjonalność: Nie można stopniowo regulować natężenia przepływu.
	- Opłacalność: Bardziej ekonomiczne w produkcji i utrzymaniu.	- Nagłe zmiany przepływu: Mogą powodować nagłe zmiany przepływu, uniemożliwiające stałą kontrolę przepływu.
	- Doskonałość funkcjonalna: Idealny do operacji włączania/wyłączania.	- Więcej punktów awarii: Więcej zaworów oznacza więcej potencjalnych punktów awarii.
Elektromagnes 3-drożny	- Wszechstronność i elastyczność: Możliwość mieszania, przekierowywania lub blokowania przepływu.	- Wyższy koszt początkowy: Wyższy koszt ze względu na złożoność projektu.
	- Oszczędność kosztów: Mniejsza liczba zaworów oznacza niższe koszty.	- Skomplikowana instalacja: wymaga większej ilości rur, co zwiększa koszty instalacji i ryzyko przecieków.

Wymagania instalacyjne

Złożoność instalacji różni się w zależności od typu instalacji:

Funkcja	Zawór elektromagnetyczny 2-drożny	Zawór elektromagnetyczny 3-drożny
Porty	2 (wlot i wylot)	3 (wlot, wylot i wspólny)
Złożoność instalacji	Łatwiejszy montaż i konserwacja	Wymagana jest bardziej złożona instalacja
Funkcjonalność	Proste włączanie/wyłączanie sterowania przepływem mediów	Umożliwia kierunkową kontrolę przepływu mediów

Wybór właściwego zaworu do układu

Wybór odpowiedniego zaworu elektromagnetycznego W przypadku układu pneumatycznego konieczne jest staranne rozważenie kilku czynników. Czynniki te zapewniają optymalną wydajność i niezawodność w różnych zastosowaniach.

• Warunki środowiskowe: Oceń rodzaj środowiska, w którym zawór będzie pracował. Surowe lub korozyjne warunki środowiskowe mogą znacząco wpłynąć na wydajność i trwałość zaworu. Weź pod uwagę temperaturę, wilgotność i inne czynniki, aby zapewnić kompatybilność. Funkcje bezpieczeństwa, takie jak konstrukcja przeciwwybuchowa, są niezbędne w środowiskach niebezpiecznych.

• Zgodność z płynamiOkreśl rodzaj cieczy lub gazu, który zawór będzie obsługiwał. Różne materiały pasują do różnych substancji. Na przykład mosiądz dobrze sprawdza się w przypadku wody, a PTFE idealnie nadaje się do agresywnych chemikaliów. Wybór odpowiednich materiałów zapewnia trwałość i zapobiega wyciekom.

• Przepływ i ciśnienie: Oceń wymagany przepływ, aby upewnić się, że zawór może go wydajnie obsługiwać. Sprawdź zakres ciśnienia roboczego, aby zagwarantować prawidłowe działanie zaworu. Prawidłowy dobór wielkości optymalizuje przepływy i minimalizuje zużycie, co obniża koszty konserwacji.

Zalecane standardy branżowe

1. Weź pod uwagę warunki środowiskowe:Oceń temperaturę, wilgotność, kurz i gazy korozyjne, aby zapewnić trwałość zaworu.
2. Zagadnienia dotyczące instalacji:Zapewnij właściwe połączenia rurowe, przestrzeń i dostępność na potrzeby konserwacji.
3. Zgodność materiałów: Wybierz materiały na korpus zaworu i uszczelki, które wytrzymają warunki panujące w danym zastosowaniu.
4. Regularna kontrola:Wykonuj rutynowe kontrole cewek, tłoków i uszczelek, aby zachować wydajność.
5. Czyszczenie i smarowanie:Wdrażaj najlepsze praktyki, aby zapobiegać zatykaniu i zapewnić płynną pracę.
6. Typowe problemy i rozwiązania:Należy być świadomym potencjalnych problemów, takich jak wycieki i powolna reakcja, i wiedzieć, jak sobie z nimi radzić.
7. Wytyczne dotyczące wymiany: Podczas wymiany zaworów należy przestrzegać procedur bezpieczeństwa, aby zapobiec ich uszkodzeniu.

Biorąc pod uwagę te czynniki, inżynierowie mogą zwiększyć niezawodność systemu i obniżyć koszty konserwacji. Prawidłowy dobór zaworów nie tylko poprawia wydajność, ale także przyczynia się do ogólnej sprawności układów pneumatycznych.

---

Podsumowując, zawory elektromagnetyczne 2- i 3-drożne pełnią różne funkcje w układach pneumatycznych. Najważniejsze różnice obejmują:

Funkcja	Zawór elektromagnetyczny 2-drożny	Zawór elektromagnetyczny 3-drożny
Funkcjonalność	Proste sterowanie włączaniem i wyłączaniem przepływu wody	Może przekierowywać, mieszać lub rozdzielać przepływ wody
Liczba portów	Dwa porty (wlotowy i wylotowy)	Trzy porty umożliwiające złożone ścieżki przepływu
Koszt	Ogólnie bardziej opłacalne	Droższe ze względu na złożoność
Instalacja i konserwacja	Łatwiejszy montaż i konserwacja	Wymaga większej wiedzy technicznej i serwisu

Oba typy zaworów oferują unikalne zalety. Dwudrożny zawór elektromagnetyczny doskonale sprawdza się w prostych zastosowaniach, natomiast wariant trójdrożny zapewnia elastyczność w przypadku skomplikowanych połączeń. Najnowsze osiągnięcia, takie jak energooszczędne konstrukcje cewek i sterowanie bezprzewodowe, dodatkowo zwiększają ich wydajność i użyteczność. Ostatecznie wybór odpowiedniego zaworu zależy od konkretnych potrzeb operacyjnych i wymagań systemu.

Często zadawane pytania

Jaka jest główna różnica pomiędzy zaworami elektromagnetycznymi 2- i 3-drożnymi?

Dwudrożne zawory elektromagnetyczne sterują przepływem w jednym kierunku za pomocą dwóch portów. Natomiast trójdrożne zawory elektromagnetyczne zarządzają przepływem powietrza między trzema portami, co pozwala na bardziej złożone prowadzenie i sterowanie.

Kiedy powinienem zastosować zawór elektromagnetyczny 3-drożny?

Zastosuj zawór elektromagnetyczny 3-drogowy, gdy Twoja aplikacja wymaga przełączania między wieloma źródłami mediów lub sterowania wieloma siłownikami. Idealnie nadaje się do złożonych systemów pneumatycznych wymagających precyzyjnego zarządzania przepływem.

Czy zawory elektromagnetyczne dwudrożne są bardziej opłacalne?

Tak, zawory elektromagnetyczne dwudrożne charakteryzują się zazwyczaj niższym kosztem początkowym w porównaniu z zaworami trójdrożnymi. Ich prostsza konstrukcja przekłada się również na niższe koszty konserwacji w prostych zastosowaniach.

Jak konserwować zawory elektromagnetyczne?

Regularna konserwacja obejmuje wizualną kontrolę zużycia, czyszczenie filtrów powietrza i testowanie reakcji mechanizmu napędowego. Upewnij się, że uszczelki są nienaruszone i wymień uszkodzone elementy, aby utrzymać wydajność.

Czy mogę stosować zawory dwudrożne w środowiskach niebezpiecznych?

Tak, wiele dwudrożnych zaworów elektromagnetycznych ma konstrukcję przeciwwybuchową i iskrobezpieczne obwody elektryczne. Przed montażem należy zawsze sprawdzić kompatybilność z konkretnymi warunkami środowiskowymi.
