Jak zawory elektromagnetyczne ze stali nierdzewnej działają pod ciśnieniem?
Zawór elektromagnetyczny ze stali nierdzewnej Modele te są kluczowe dla systemów wysokociśnieniowych. Ich wrodzona wytrzymałość materiału i solidna konstrukcja pozwalają im wytrzymać ekstremalne warunki. Zawór elektromagnetyczny 2-drożny zbudowany z Zawór elektromagnetyczny ze stali nierdzewnej 316 Materiał zapewnia doskonałą odporność na korozję. Dzięki temu idealnie nadaje się do wymagających zastosowań przemysłowych. Inżynierowie często wybierają Zawór elektromagnetyczny 2/2-drożny do zastosowań wymagających ciśnienia krytycznego. Zawory te przewyższają Zawór elektromagnetyczny mosiężny w trudnych warunkach.
Najważniejsze wnioski
- Zawory elektromagnetyczne ze stali nierdzewnej Są wytrzymałe. Dobrze sprawdzają się w systemach wysokociśnieniowych. Są odporne na rdzę i trwałe.
- Inżynierowie muszą sprawdzić maksymalne ciśnienie robocze (MOP) zaworu. Jest to najwyższe ciśnienie, jakie zawór może bezpiecznie wytrzymać. Wybór odpowiedniego MOP zapobiega awarii zaworu.
- Ważny jest rodzaj cieczy, którą kontroluje zawór. Różne ciecze wymagają różnych rodzajów stali nierdzewnej i uszczelnień. To zapobiega wyciekom i zapewnia bezpieczeństwo systemu.
- Regularne kontrole i czyszczenie pomagają zaworom dłużej służyć. Sprawdź szczelność i wyczyść. części wewnętrzneDzięki temu zawór działa prawidłowo.
- Nowe materiały i inteligentne technologie sprawiają, że zawory są lepsze. Wytrzymują większe ciśnienie i temperaturę. Pomagają również przewidzieć, kiedy zawór będzie wymagał naprawy.
Dlaczego zawory elektromagnetyczne ze stali nierdzewnej sprawdzają się doskonale pod ciśnieniem
Wytrzymałość i trwałość materiału
Stal nierdzewna charakteryzuje się naturalną wytrzymałością. Pozwala ona na wytrzymywanie znacznych obciążeń wewnętrznych i zewnętrznych. Jest odporna na odkształcenia i uszkodzenia w tych warunkach. Wytrzymałość tego materiału zapewnia długotrwałą integralność operacyjną w wymagających warunkach. Inżynierowie często wybierają stal nierdzewną ze względu na jej wyjątkową trwałość. Zachowuje ona integralność strukturalną nawet przy ciągłym naprężeniu.
Odporność na zmęczenie materiałów zaworów ma kluczowe znaczenie w warunkach cyklicznego obciążenia ciśnieniem. Podczas gdy wysokowydajne tworzywa termoplastyczne, takie jak polieteroeteroketon (PEEK), oferują doskonałą odporność na zmęczenie, stal nierdzewna oferuje inny zestaw zalet. Stale nierdzewne dupleksoweNa przykład, łączą odporność na korozję gatunków austenitycznych z wyższą wytrzymałością. Oferują one zwiększoną odporność na pękanie korozyjne naprężeniowe. Dzięki temu doskonale nadają się do zastosowań wysokociśnieniowych. Zaawansowane materiały, takie jak stale nierdzewne duplex, zapewniają doskonałe połączenie odporności na korozję i wytrzymałości mechanicznej. Dzięki temu idealnie nadają się do zastosowań wysokociśnieniowych w środowiskach korozyjnych.
Odporność na korozję w środowiskach pod ciśnieniem
Odporność na korozję jest kluczowym czynnikiem w systemach ciśnieniowych. Jest to szczególnie istotne w przypadku mediów agresywnych. Stal nierdzewna tworzy na swojej powierzchni warstwę pasywną. Warstwa ta chroni materiał przed korozją. Ta samonaprawiająca się warstwa zapewnia trwałość i niezawodność zaworu.
Szybkość korozji stali nierdzewnej 316L zmienia się w zależności od warunków.
| Stan | Czas trwania zanurzenia | Szybkość korozji (mm/rok) |
|---|---|---|
| Wysoka temperatura i wysokie ciśnienie | 10 dni | 0,0045 |
| Atmosferyczny | 10 dni | 0,0019 |
| Wysoka temperatura i wysokie ciśnienie | 30 dni | 92% wyższe niż atmosferyczne |
| Atmosferyczny | 30 dni | N/A (wartość bazowa do porównania) |
| W warunkach wysokiej temperatury i ciśnienia szybkość korozji znacznie wzrasta. Może być ona wyższa o 91% do 135%. Proces korozji trwa również dłużej, zanim osiągnie stan równowagi. Nasilenie korozji w tych warunkach może wynikać ze wzrostu porowatości i osłabienia produktów korozji. Przyczynia się do tego również naprężenie płynu podczas mieszania. Jednakże Wang i in. stwierdzili, że ciśnienie hydrostatyczne poprawiło odporność stali nierdzewnej 316L na korozję wżerową w 3,5% roztworze NaCl. Świadczy to o złożonej interakcji ciśnienia i korozji. |
Odporność temperaturowa zaworów elektromagnetycznych ze stali nierdzewnej
Stal nierdzewna zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur. Ta właściwość jest kluczowa dla zapewnienia niezmiennej wydajności w zmiennych warunkach przemysłowych. Materiał nie staje się kruchy w niskich temperaturach ani nie traci wytrzymałości w wysokich temperaturach. Jednak elementy takie jak uszczelnienia i cewki mają określone ograniczenia temperaturowe.
Zawór elektromagnetyczny wysokotemperaturowywykonane ze stali nierdzewnej, mogą pracować w zakresie temperatur-4 do 350 stopni Fahrenheita. Poszczególne komponenty mają swoje własne maksymalne temperatury robocze.
| Część | Maksymalny zakres temperatur |
|---|---|
| Uszczelki PTFE | od 0 do 180°C (od 32 do 356°F) |
| Uszczelki Vitonowe | Do 130°C |
| Cewki (TYLKO CEWKA PAROWA) | Do 130°C |
| Wężownice (ZAMONTOWANE WĘŻOWNICE PAROWE) | Do 180°C |
Uszczelnienia i wężownice PTFE przeznaczone do pracy z parą wytrzymują temperatury do 180°C. Uszczelnienia Viton i standardowe wężownice do zastosowań parowych zazwyczaj wytrzymują temperatury do 130°C. Te konkretne parametry komponentów określają ogólne limity temperatur dla danej stali nierdzewnej. zawór elektromagnetyczny.
Kluczowe wskaźniki efektywności dla zaworów elektromagnetycznych ze stali nierdzewnej wysokociśnieniowych
Inżynierowie oceniają kilka kluczowych wskaźników efektywności podczas wyboru Zawór elektromagnetyczny ze stali nierdzewnejs dlazastosowania wysokociśnienioweWskaźniki te zapewniają, że zawór spełnia określone wymagania operacyjne i zachowuje niezawodność.
Maksymalne ciśnienie robocze (MOP) – wyjaśnienie
Maksymalne ciśnienie robocze (MOP) oznacza najwyższe ciśnienie, jakie zawór może bezpiecznie wytrzymać podczas pracy ciągłej. Przekroczenie tego limitu może doprowadzić do awarii zaworu lub awarii systemu. Różne konfiguracje i rozmiary zaworów mają różne wartości MOP. Na przykład, zawór dwudrożny 1/4" ze stali nierdzewnej, normalnie zamknięty. zawór elektromagnetyczny Zazwyczaj obsługuje ciśnienie 73 PSI. Większe zawory dwudrożne, od 3/8" do 1 1/2", mogą obsługiwać ciśnienie 145 PSI w stanie normalnie zamkniętym. Konfiguracje normalnie otwarte zazwyczaj mają niższe wartości MOP. Trójdrożny zawór elektromagnetyczny, taki jak seria 310 i 410, oferuje typowy zakres MOP wynoszący 0-125 PSITen zawór bezpośredniego działania działa niezawodnie w określonych granicach ciśnienia.
| Typ zaworu (dwudrożny, stal nierdzewna) | Rozmiar (cale) | Konfiguracja | Maksymalne ciśnienie robocze (PSI) |
|---|---|---|---|
| Seria SV | 1/4" | Normalnie zamknięty | 73 |
| Seria SV | 3/8" do 1 1/2" | Normalnie zamknięty | 145 |
| Seria SV | 2" | Normalnie zamknięty | 102 |
| Seria SV | 1/4" | Normalnie otwarty | 58 |
| Seria SV | 3/8" do 1 1/2" | Normalnie otwarty | 102 |
| Seria SV | 2" | Normalnie otwarty | 73 |
Obsługa różnicy ciśnień
Różnica ciśnień odnosi się do różnicy ciśnień między portem wlotowym a wylotowym zaworu. Zdolność zaworu do efektywnego otwierania i zamykania zależy od jego zdolności do radzenia sobie z tą różnicą ciśnień. Rozmiar otworu znacząco wpływa na tę zdolność. Mniejszy otwór często pozwala na większe różnice ciśnień. Na przykład, zawór elektromagnetyczny ze stali nierdzewnej z portem 3/8" FPT obsługuje Różnica ciśnień 0-150 PSI. 1" ze stali nierdzewnej Zawór elektromagnetyczny pary z otworem 25 mm zarządzaZakres 0-145 PSI dla zasilania prądem zmiennym.

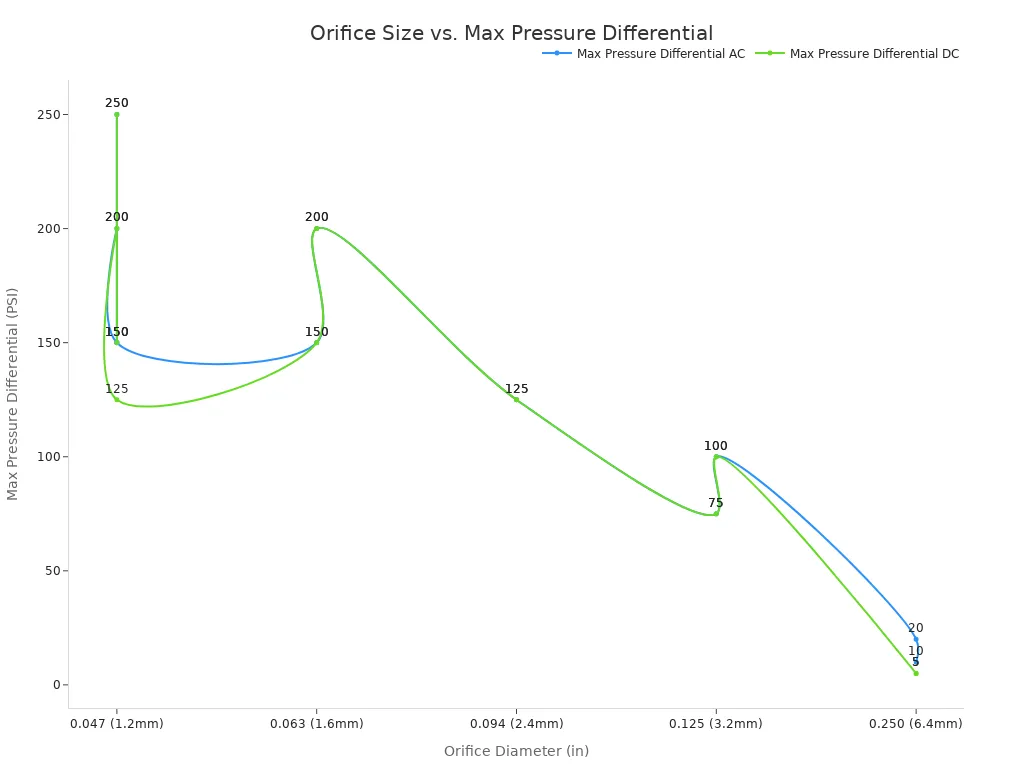

| Typ zaworu | Średnica otworu (cale) | Maksymalna różnica ciśnień AC (PSI) | Maksymalna różnica ciśnień DC (PSI) |
|---|---|---|---|
| 2-drożny normalnie zamknięty | 0,047 (1,2 mm) | 250 | 250 |
| 2-drożny normalnie zamknięty | 0,250 (6,4 mm) | 20 | 5 |
| 3-drożny normalnie zamknięty | 0,047 (1,2 mm) | 150 | 150 |
| 3-drożny normalnie zamknięty | 0,250 (6,4 mm) | 10 | 5 |
| 2-drożny normalnie otwarty | 0,047 (1,2 mm) | 200 | 200 |
| 2-drożny normalnie otwarty | 0,094 (2,4 mm) | 125 | 125 |
| 3-drożny normalnie otwarty | 0,063 (1,6 mm) | 150 | 150 |
| 3-drożny normalnie otwarty | 0,125 (3,2 mm) | 75 | 75 |
| 3-kierunkowa kontrola kierunkowa | 0,063 (1,6 mm) | 200 | 200 |
| 3-kierunkowa kontrola kierunkowa | 0,125 (3,2 mm) | 100 | 100 |
| 3-drożny wielofunkcyjny | 0,047 (1,2 mm) | 150 | 125 |
Cykl życia i niezawodność pod presją
Cykl życia wskazuje liczbę cykli otwarcia/zamknięcia, jakie zawór może wykonać przed awarią. Zawory dozujące do zastosowań wysokociśnieniowych charakteryzują się wydłużonym cyklem życia, co zapewnia ciągłą i niezawodną pracę. Producenci projektują modele o długim cyklu życia z… trwałe komponenty wewnętrzne umożliwiające szybkie przełączanieYuyao No.4 Instrument Factory, wiodący producent, zapewnia, że ich zawory wytrzymują miliony cykli bez pogorszenia wydajności. Dotyczy to również wersji ze stali nierdzewnej do środowisk korozyjnych. Przekroczenie określonego czasu pracy zaworu pod ciśnieniem może prowadzić do kilku… typowe tryby awarii:
- Zużycie mechaniczne: Elementy ruchome, takie jak wirnik i trzonek zaworu, z czasem ulegają degradacji. Utrudnia to prawidłowe działanie zaworu.
- Przeciek: Uszczelki (pierścienie uszczelniające, uszczelki) zużywają się lub gniazdo zaworu ulega uszkodzeniu. Powoduje to wycieki. Wysokie ciśnienie lub temperatura również przyczyniają się do wycieków.
- Ekstremalne temperatury i ciśnienia: Praca poza określonymi zakresami temperatur i ciśnień może spowodować nieprawidłowe działanie lub uszkodzenie zaworu.
Najwyższej jakości zawory elektromagnetyczne ze stali nierdzewnej do wymagających zastosowań przemysłowych
Wybór właściwego zawór elektromagnetyczny ze stali nierdzewnej W zastosowaniach wysokociśnieniowych konieczne jest staranne rozważenie specyficznych parametrów eksploatacyjnych. Wielu producentów oferuje solidne modele zaprojektowane z myślą o spełnieniu tych wymagających potrzeb przemysłowych. Inżynierowie często poszukują zaworów łączących wysokie ciśnienie z doskonałą kompatybilnością materiałową i trwałością.
Recenzja elektrozaworu wysokociśnieniowego ze stali nierdzewnej A
Zawory elektromagnetyczne ASCO serii 316 wyróżniają się solidną konstrukcją, szczególnie w przypadku mediów korozyjnych. Standardowy materiał korpusu to mosiądz, ale ASCO oferuje opcja korpusu ze stali nierdzewnejTa opcja jest szczególnie przydatna w środowiskach korozyjnych, zwłaszcza w wersji z zerową różnicą ciśnień. Zawory te oferują szereg współczynników przepływu (Cv), wskazujących ich przepustowość. Oferują one współczynniki przepływu od 2,0 Cv do 6,0 Cv, a także od 6,0 Cv do 14,0 Cv. Ten szeroki zakres pozwala na elastyczność w zakresie różnych wymagań dotyczących przepływu. Dostępne informacje nie określają dokładnych wartości ciśnienia znamionowego zaworów elektromagnetycznych ASCO serii 316 ze stali nierdzewnej. Jednak ich konstrukcja z korpusami ze stali nierdzewnej sugeruje przydatność do wymagających warunków, w których integralność materiału ma kluczowe znaczenie.
Recenzja elektrozaworu wysokociśnieniowego ze stali nierdzewnej B
Seria Parker 7000 to mocny kandydat do zastosowań wysokociśnieniowych. Model 71215SN2MN00N0C111P3 jest przykładem możliwości tej serii. Ten dwudrożny, Zawór normalnie zamknięty Posiada korpus ze stali nierdzewnej, co zapewnia trwałość i odporność na trudne warunki. Maksymalne ciśnienie wynosi 200 PSI (prąd przemienny). Zawór posiada port 1/4 cala NPT i otwór 1/8 cala. Współczynnik przepływu (Cv) wynosi 0,28. Zawór działa przy napięciu 110/50-120/60 V AC i poborze mocy 10 W (prąd przemienny). Toleruje temperatury cieczy od 0°F do 185°F. Materiałem uszczelniającym jest NBR. Ten zawór bezpośredniego działania oferuje wysoką jakość, modułową konstrukcję, długą żywotność i szczelne zamknięcie.
| Funkcja | Specyfikacja |
|---|---|
| Model | 71215SN2MN00N0C111P3 |
| Typ zaworu | 2-drożny, normalnie zamknięty |
| Materiał korpusu | Stal nierdzewna |
| Maksymalne ciśnienie | 200 PSI (prąd przemienny) |
| Rozmiar portu | 1/4 cala NPT |
| Rozmiar otworu | 1/8 cala |
| Współczynnik przepływu (Cv) | 0,28 |
| Woltaż | 110/50-120/60 V AC |
| Pobór mocy | 10 watów (prąd przemienny) |
| Maksymalna temperatura płynu | 185°F |
| Min. temperatura płynu | 0°F |
| Materiał uszczelnienia | NBR |
| Typ aktywacji | Bezpośrednie działanie |
| Typ cewki | Rura 1/2", przewody 18" |
| Szereg | Seria 7000 |
| Kluczowe korzyści | Wysoka jakość, modułowa konstrukcja, długa żywotność, szczelne zamknięcie |
Recenzja elektrozaworu wysokociśnieniowego ze stali nierdzewnej C
Zawory elektromagnetyczne Burkert typu 6281 ze stali nierdzewnej to kolejny doskonały wybór w przypadku wymagających środowisk ciśnieniowych. Zawory te działają w zakresie różnicy ciśnień od 0,2 do 16 barów. Ta zdolność ciśnieniowa dotyczy szerokiej gamy rozmiarów przyłączy, od G 3/8" do G 2-1/2".
| Rozmiar portu (BSP) | Ciśnienie (bar) |
|---|---|
| G 3/8" | 0,2-16 |
| G 1/2" | 0,2-16 |
| G 3/4" | 0,2-16 |
| G 1" | 0,2-16 |
| G 1-1/4" | 0,2-16 |
| G 1-1/2" | 0,2-16 |
| G 2" | 0,2-16 |
| G 2-1/2" | 0,2-16 |
Korpus zaworu Burkert typu 6281 wykonany ze stali nierdzewnej jest kompatybilny z różnymi mediami. Obsługuje on roztwory lekko kwaśne i zasadowe, wodę ultraczystą oraz wodę pitną. Dzięki temu nadaje się do zastosowań wymagających wysokiej odporności chemicznej. Materiały uszczelnień zaworu również charakteryzują się szczególną kompatybilnością:
- NBR:Materiał ten dobrze sprawdza się w przypadku neutralnych płynów, takich jak sprężone powietrze i woda.
- EPDM:Inżynierowie wybierają EPDM do płynów niezawierających oleju i tłuszczu, gorącej wody, acetonu i wodnych roztworów alkalicznych.
- Wydział Zdrowia Publicznego:Ten materiał uszczelniający najlepiej nadaje się do gorącego powietrza i roztworów per-so.
Dzięki szerokiej gamie dostępnych materiałów i uszczelnień zawór Burkert typu 6281 może niezawodnie pracować w zróżnicowanych warunkach wysokiego ciśnienia i w środowisku o dużym ryzyku chemicznym.
Wybór odpowiedniego zaworu elektromagnetycznego ze stali nierdzewnej do zastosowań ciśnieniowych
Wybór właściwego zawór elektromagnetyczny ze stali nierdzewnej W przypadku konkretnego zastosowania wymagana jest staranna ocena. Inżynierowie muszą wziąć pod uwagę wymagania dotyczące ciśnienia, kompatybilność z mediami oraz zgodność z normami branżowymi. To gwarantuje optymalną wydajność i bezpieczeństwo.
Wymagania dotyczące ciśnienia specyficzne dla aplikacji
Wymagania dotyczące ciśnienia różnią się znacząco w zależności od zastosowania przemysłowego. W przypadku agregatów hydraulicznych, elektrozawór ze stali nierdzewnej zazwyczaj pracuje w zakresie od Podciśnienie do 60 PSI. Niektóre opcje umożliwiają zwiększenie tego ciśnienia do 100 PSI. Zawory te obsługują powietrze, ciecze, olej, wodę i podciśnienie.W przeciwieństwie do tego systemy cięcia strumieniem wody pod wysokim ciśnieniem wymagają znacznie wyższych parametrów.
| Typ zaworu | Ocena ciśnienia |
|---|---|
| Zawór elektromagnetyczny wysokiego ciśnienia 2-drożny DELCO | 250 bar |
| Zawór elektromagnetyczny z membraną pilota wysokiego ciśnienia DELCO | 0,1 MPa do 50 MPa |
| Zawory elektromagnetyczne ze stali nierdzewnej do systemów cięcia strumieniem wody | Często przekraczające 10 000 PSI |
Elektrozawory ze stali nierdzewnej w systemach cięcia strumieniem wody pod wysokim ciśnieniem muszą być dobrane do najwyższego ciśnienia, jakie system może osiągnąć. Gwarantuje to kompatybilność wszystkich komponentów instalacji hydraulicznej pod wysokim ciśnieniem, w tym zaworów, i ich bezpieczne wytrzymywanie przy danym ciśnieniu roboczym.
Zgodność mediów z zaworami elektromagnetycznymi ze stali nierdzewnej
Rodzaj kontrolowanego płynu determinuje niezbędne materiały zaworów. Konstrukcja ze stali nierdzewnej zapewnia doskonałą odporność na korozję, wytrzymałość i tolerancję temperaturową w wymagających zastosowaniach. Różne gatunki stali nierdzewnej są odpowiednie do różnych środowisk chemicznych, od lekko korozyjnych po wysoce agresywne. Branże takie jak przetwórstwo spożywcze, farmaceutyczne i chemiczne często stosują zawory elektromagnetyczne ze stali nierdzewnej ze względu na ich rygorystyczne wymagania higieniczne i odporności na korozję.
W przypadku agresywnych substancji chemicznych, np. stężonego kwasu siarkowego, kluczowe znaczenie mają specjalne elastomery i materiały uszczelniające.
- Viton i Kalrez są powszechnie uznawane za najbardziej zalecane elastomery do zastosowań w kwasie siarkowym.
- Tworzywa sztuczne PTFE (politetrafluoroetylen) i PFA (perfluoroalkoksy) charakteryzują się lepszą odpornością na działanie kwasu siarkowego w porównaniu do elastomerów takich jak Viton.
- Inne elastomery, które można stosować w zależności od stężenia i temperatury, to EPDM, neopren, SBR, silikon, butyl i hypalon.
| Tworzywo | Zakres temperatur | Kluczowy opór | Wady/ograniczenia |
|---|---|---|---|
| FKM (Viton®) | -26°C do +205°C | Doskonała odporność na ciepło, kwasy, oleje, roztwory soli, węglowodory | Słaba odporność na ketony i aceton |
| FF-KM (Perfluoroelastomer) | -40°C do +250°C | Wyjątkowa odporność na prawie wszystkie rozpuszczalniki i chemikalia | Bardzo wysoki koszt, trudne do formowania |
| FEP (fluorowany etylen-propylen) | -73°C do +200°C | Chemicznie obojętny, bardzo wytrzymały, doskonała odporność chemiczna | Słaba pamięć w niskich temperaturach |
| PTFE (Teflon®) | -200°C do +230°C | Wyjątkowy w przypadku niemal wszystkich substancji chemicznych i ekstremalnych temperatur | Brak elastyczności, ograniczone właściwości uszczelniające |
Wybór materiału zaworu ma kluczowe znaczenie zarówno dla funkcjonalności, jak i trwałości. Zależy on od kontrolowanego płynu i warunków pracy. Materiały muszą być określone dla wszystkich głównych elementów zaworu. ASTM International jest powszechnym źródłem specyfikacji materiałowych. W przypadku żrących chemikaliów lub kwasów zazwyczaj wymagane są uszczelki PTFE i wysokiej jakości stal nierdzewna, taka jak 316L. Nieprawidłowa identyfikacja rodzaju cieczy może prowadzić do przedwczesnej awarii, korozji lub niebezpiecznych wycieków.
Certyfikaty i normy do zastosowań wysokociśnieniowych
Normy branżowe zapewniają bezpieczeństwo i niezawodność zaworów wysokociśnieniowych. Norma ASME B16.34 „Zawory – kołnierzowe, gwintowane i z końcówką do spawania” zawiera ogólne wytyczne dotyczące projektowania, materiałów i testowania zaworów w różnych sektorach przemysłu. Norma ta obejmuje szeroki zakres materiałów, od stali węglowej po stopy o wysokiej wytrzymałości, takie jak Inconel. Norma API 6D określa materiały odpowiednie do środowisk o wysokim ciśnieniu i wysokiej temperaturze, zapewniając trwałość i kompatybilność z zastosowaniami w przemyśle naftowym i gazowym. Dotyczy ona materiałów takich jak stal węglowa, stal nierdzewna i inne stopy o wysokiej wytrzymałości, które mogą wytrzymać trudne warunki pracy.
Norma API 6D przedstawia przykłady konkretnych klas ciśnienia:
- Klasa 150:Do 285 psi
- Klasa 300:Do 740 psi
- Klasa 600:Do 1480 psi
- Klasa 1500:Do 4450 psi
- Klasa 2500:Do 7400 psi
Są to wartości nominalne, zależne od temperatury i materiału. Wartości temperatur różnią się w zależności od materiału. Stal węglowa zazwyczaj wytrzymuje temperatury do 537°C (1000°F). Stal nierdzewna często wytrzymuje temperatury do 649°C (1200°F). Stal stopowa i stopy specjalne mogą przekraczać 1200°F.
| Klasa ciśnienia | Zakres temperatur znamionowych | Maksymalne ciśnienie (w temperaturze) |
|---|---|---|
| Klasa 150 | od -20°F do 450°F (od -28°C do 232°C) | Do 285 psi (19,6 bara) |
| Klasa 300 | od -20°F do 450°F (od -28°C do 232°C) | Do 740 psi (51 barów) |
| Klasa 600 | od -20°F do 450°F (od -28°C do 232°C) | Do 1480 psi (102 barów) |
| Klasa 1500 | od -20°F do 450°F (od -28°C do 232°C) | Do 4450 psi (307 barów) |
| Klasa 2500 | od -20°F do 450°F (od -28°C do 232°C) | Do 7400 psi (510 barów) |
Norma API 6D wymaga rygorystycznych protokołów testowych. Obejmują one hydrostatyczne testy powłoki, hydrostatyczne testy gniazda zaworu oraz testy tylnego gniazda trzpienia. Testy te zapewniają, że korpus zaworu wytrzymuje ciśnienie wewnętrzne, powierzchnia gniazda jest skutecznie uszczelniona, a trzpień zaworu nie przecieka po całkowitym otwarciu. Inspekcje i certyfikacja są przeprowadzane po tych testach w celu potwierdzenia zgodności.
Norma NACE MR0175 dotyczy materiałów przeznaczonych do pracy w środowisku kwaśnych gazów. Określa ona wymagania dotyczące obróbki cieplnej w celu odprężenia i zminimalizowania podatności na pękanie naprężeniowe siarczkowe. W przypadku stali węglowych dopuszczalne warunki obróbki cieplnej obejmują walcowanie na gorąco, wyżarzanie, normalizowanie, normalizowanie i odpuszczanie oraz różne procesy hartowania i odpuszczania. Materiały ze stali węglowych obrabiane na zimno, o odkształceniu włókien zewnętrznych powyżej 5%, muszą zostać poddane odprężeniu, aby uzyskać twardość poniżej 22 HRC.
| Rodzaj stali | Dopuszczalna twardość (HRC) |
|---|---|
| Ferrytyczny | ≤ 22 |
| Martenzytyczny | ≤ 23 |
| Austenityczny | ≤ 35 |
| Utwardzanie wydzieleniowe | ≤ 35 |
Norma NACE MR0175, szczególnie po jej połączeniu z normą ISO 15156 w 2003 roku, dzieli określanie akceptowalności materiału na dwie funkcje. Funkcja 1 wymaga od producenta zapewnienia, że zawór spełnia wymagania metalurgiczne i produkcyjne dla środowiska kwaśnego. Funkcja 2 wymaga od użytkownika końcowego zapewnienia kompatybilności w oparciu o określone parametry środowiska pracy, takie jak pH, chlorki, temperatura i ciśnienie parcjalne H₂S. Na przykład stal nierdzewna 316, zgodna z edycją z 2002 roku, jeśli jest wyżarzana, nieobrobiona na zimno i o twardości poniżej HRC 22, obecnie spełnia tylko funkcję 1. Wymaga dalszej oceny w ramach funkcji 2 i kwalifikuje się, jeśli w środowisku pracy stężenie chlorków jest niższe niż 50 mg/l, temperatura robocza jest niższa niż 60°C, a ciśnienie parcjalne H₂S jest niższe niż 100 kPa.
Optymalizacja wydajności zaworów elektromagnetycznych ze stali nierdzewnej poprzez instalację i konserwację
Prawidłowe techniki instalacji systemów ciśnieniowych
Prawidłowa instalacja ma kluczowe znaczenie dla niezawodnego działania zawory elektromagnetyczne W systemach wysokociśnieniowych. Inżynierowie muszą zadbać o prawidłowe uszczelnienie i bezpieczne połączenia. Powinni najpierw dokręcić złączki rurowe ręcznie. Następnie przekręcić je o 2-3 obroty kluczem. Zapewnia to osiągnięcie wymaganego momentu obrotowego. Jeśli na złączkach brakuje uszczelnienia lub uszczelnienie jest uszkodzone, należy nałożyć na gwinty taśmę teflonową. Zapobiega to wyciekom.

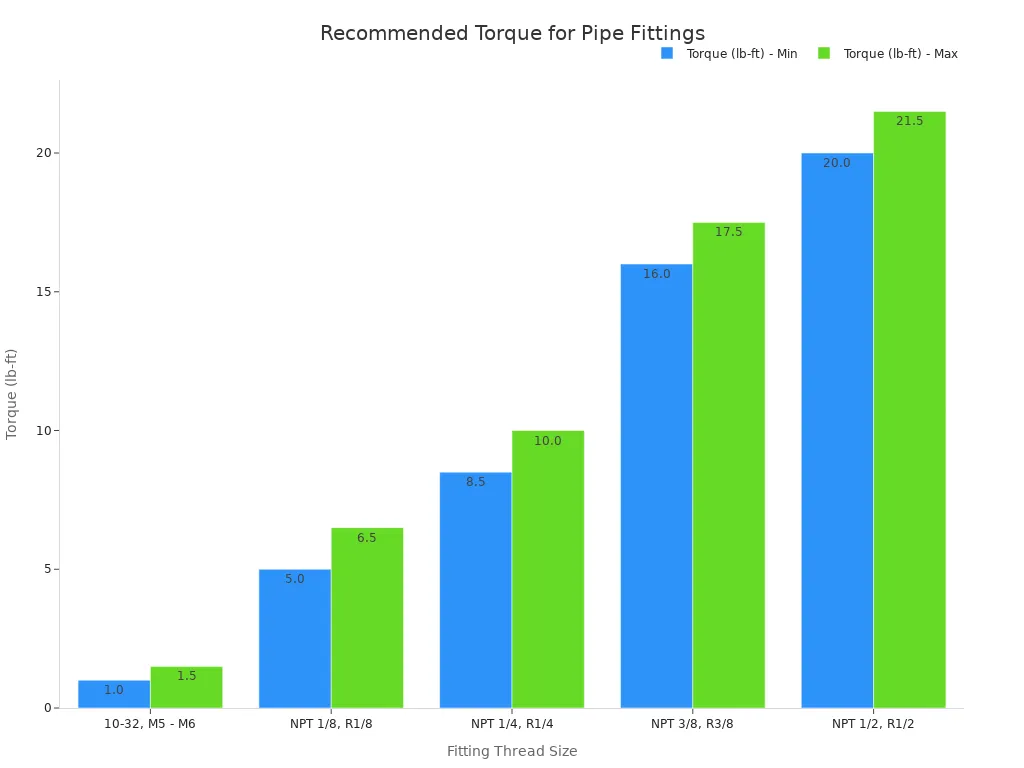

| Rozmiar gwintu montażowego | Moment obrotowy, funt-stopa | Moment obrotowy, kgf/cm |
|---|---|---|
| 10-32, M5 - M6 | 1,0 - 1,5 | 14 - 21 |
| NPT 1/8, R1/8 | 5 - 6,5 | 70 - 90 |
| NPT 1/4, R1/4 | 8,5 - 10 | 120 - 140 |
| NPT 3/8, R3/8 | 16 - 17,5 | 220 - 240 |
| NPT 1/2, R1/2 | 20 - 21,5 | 280 - 300 |
Rutynowa konserwacja zaworów elektromagnetycznych ze stali nierdzewnej wysokociśnieniowych
Regularna konserwacja wydłuża żywotność i zapewnia wydajność pompy wysokociśnieniowej zawory elektromagnetyczneTechnicy powinni sprawdzać zawory pod kątem uszkodzeń zewnętrznych lub nieszczelności. Muszą również sprawdzać połączenia elektryczne pod kątem korozji lub poluzowania. Czyszczenie elementów wewnętrznych, takich jak armatura i gniazdo zaworu, zapobiega gromadzeniu się zanieczyszczeń. Zanieczyszczenia te mogą utrudniać prawidłowe działanie. Wymiana zużytych uszczelek i pierścieni uszczelniających typu O jest również niezbędna. Pozwala to zachować integralność ciśnieniową zaworu.
Rozwiązywanie problemów związanych z ciśnieniem w zaworach elektromagnetycznych
Operatorzy mogą napotkać problemy związane z ciśnieniem zaworów elektromagnetycznych. Istnieje kilka typowych problemów i sposobów ich diagnozowania.
- Niskie ciśnienie: Sprawdź różnicę ciśnień na wlocie i wylocie. Zawory ze wspomaganiem ciśnieniowym wymagają minimalnej różnicy ciśnień (od 0,3 do 1 bara) do działania. Jeśli różnica jest zbyt mała, wymień zawór na zawór o zerowym ciśnieniu lub o działaniu bezpośrednim. Alternatywnie, zmniejsz ciśnienie zwrotne.
- Wnikanie brudu: Odłącz zawór, odłącz zasilanie i opróżnij układ. Ostrożnie zdejmij zespół membrany lub armatury. Sprawdź, czy nie ma brudu ani zanieczyszczeń.
- Korozja: Odłącz zasilanie elektryczne i opróżnij układ. Zdemontuj zespół wirnika. Sprawdź, czy nie ma wżerów. Sprawdź kompatybilność mediów. Upewnij się, że środki czyszczące są odpowiednio rozcieńczone.
- Impuls ciśnienia w górę rzeki: Sprawdź różnicę ciśnień i przepływ na wlocie i wylocie. Sprawdź, czy inne zawory za zaworem wylotowym nie wytwarzają nadmiernego ciśnienia zwrotnego.
- Różnica ciśnień wlot/wylot jest zbyt duża: Sprawdź ciśnienie. Zmniejsz ciśnienie wlotowe lub zainstaluj zawór redukcyjny ciśnienia.
- Zbyt wysokie ciśnienie różnicowe lub pulsujące ciśnienie w rurociągu: Sprawdź, czy specyfikacja zaworu elektromagnetycznego spełnia wymagania systemowe. Zawory ze wspomaganiem ciśnieniowym wymagają stabilnej minimalnej różnicy ciśnień. Jeśli zawór jest za duży lub nieprawidłowo określony, może się on cyklicznie otwierać i zamykać. Sprawdź pozostałe zawory w instalacji.
Przyszłe innowacje w technologii zaworów elektromagnetycznych ze stali nierdzewnej wysokociśnieniowych
Przyszłość wysokociśnieniowych zaworów elektromagnetycznych wiąże się z ciągłymi innowacjami. Producenci koncentrują się na zaawansowanych materiałach, inteligentnych technologiach i ulepszonych funkcjach bezpieczeństwa. Celem tych zmian jest poprawa wydajności, niezawodności i efektywności w wymagających warunkach przemysłowych.
Postęp w nauce o materiałach dla zaworów elektromagnetycznych
Materiałoznawstwo jest motorem znacznego postępu w zawór elektromagnetyczny Technologia. Inżynierowie opracowują nowe stopy o zwiększonej odporności na ciśnienie i korozję. Na przykład, stal nierdzewna austenityczna chromowo-niklowo-molibdenowa, w szczególności EN 1.4598Stal austenityczna jest obecnie stosowana do produkcji tulei wewnętrznych. Materiał ten zapewnia wysoką odporność na korozję i lepszą obrabialność. Pomaga również obniżyć koszty produkcji i zapobiega awariom związanym z korozją. Stal austenityczna znajduje również zastosowanie w igłach i obudowach zaworów. Czasami powłoka z węgla diamentopodobnego (DLC) poprawia właściwości mechaniczne i ogólną odporność na korozję. Te udoskonalenia materiałowe zapewniają zaworom wytrzymałość na trudniejsze warunki i dłuższą żywotność.
Inteligentna integracja zaworów elektromagnetycznych ze stali nierdzewnej
Inteligentna technologia zmienia możliwości zaworów elektromagnetycznych. Na przykład inteligentne zawory KTW obsługują szeroki zakres temperatur, od -200°C do +400°C. Obsługują również różnice ciśnień w zakresie od 0,5 bara do 1000 barów. Zawory te wykonane są ze stali nierdzewnej, dzięki czemu nadają się do mediów agresywnych i zapobiegają korozji. Integracja IoT umożliwia monitorowanie wskaźników wydajności w czasie rzeczywistymTe wskaźniki obejmują natężenie przepływu, temperaturę i ciśnienie. Czujniki ostrzegają użytkowników o potencjalnych awariach, zanim wystąpią, umożliwiając konserwację predykcyjną. Skraca to przestoje i poprawia wydajność operacyjną.
Ulepszone funkcje bezpieczeństwa w zastosowaniach ciśnieniowych
Zintegrowane możliwości diagnostyczne znacząco poprawiają bezpieczeństwo i wydajność operacyjną. Gromadząc dane w czasie rzeczywistym, producenci uzyskują cenne informacje na temat działania zaworówIdentyfikują potencjalne problemy, zanim doprowadzą one do awarii lub przestoju. Algorytmy analizy danych i uczenia maszynowego przetwarzają ogromne ilości danych z inteligentnych czujników. Technologie te identyfikują wzorce i trendy. Umożliwia to opracowanie strategii konserwacji predykcyjnej. Konserwację zaworów można następnie zaplanować na podstawie rzeczywistych danych o wydajności, a nie w ustalonych odstępach czasu. Zmniejsza to niepotrzebne przestoje i wydłuża żywotność zaworów. Terminal ruchu VTEM firmy FestoNa przykład, łączy wiele funkcji w jednym urządzeniu sterowanym programowo. Wykorzystuje zintegrowane czujniki do precyzyjnego sterowania i zaawansowanej diagnostyki. Inteligentne zawory firmy Bosch wyposażone są również w funkcje samodiagnostykiMożliwości te umożliwiają predykcyjną konserwację i skracanie przestojów w zastosowaniach przemysłowych.
Inżynierowie projektują zawory elektromagnetyczne ze stali nierdzewnej Zapewniają niezawodną i bezpieczną pracę pod wysokim ciśnieniem. Oferują one doskonałą trwałość i są odporne na trudne warunki przemysłowe. Wybór odpowiedniego zaworu wymaga starannego rozważenia wartości ciśnienia, właściwości materiałów oraz wymagań specyficznych dla danego zastosowania. Zapewnia to optymalną wydajność i trwałość. Ich solidna konstrukcja i zaawansowane funkcje sprawiają, że są to kluczowe komponenty. Zapewniają wydajność i bezpieczeństwo w przemysłowych systemach wysokociśnieniowych.
Często zadawane pytania
Dlaczego inżynierowie preferują stal nierdzewną w przypadku zaworów elektromagnetycznych wysokociśnieniowych?
Inżynierowie preferują stal nierdzewną ze względu na jej doskonałą wytrzymałość i trwałość. Jest odporna na odkształcenia pod wpływem wysokiego ciśnienia. Jej odporność na korozję chroni przed agresywnymi mediami. Gwarantuje to niezawodną, długotrwałą pracę w wymagających warunkach przemysłowych.
Co oznacza maksymalne ciśnienie robocze (MOP) dla zaworu elektromagnetycznego?
MOP to najwyższe ciśnienie, jakie zawór może bezpiecznie wytrzymać podczas pracy ciągłej. Przekroczenie tego limitu powoduje awarię zaworu. Inżynierowie muszą dobrać zawory o parametrach MOP odpowiednich do specyficznych wymagań systemu.
Jaki wpływ na wybór zaworu elektromagnetycznego ze stali nierdzewnej ma kompatybilność z mediami?
Kontrolowany płyn determinuje niezbędne materiały zaworów. Gatunki stali nierdzewnej i materiały uszczelniające muszą być odporne na korozję powodowaną przez medium. Nieprawidłowy dobór materiału prowadzi do przedwczesnej awarii, wycieków lub zagrożeń bezpieczeństwa.
Jakich rutynowych czynności konserwacyjnych wymagają elektrozawory ze stali nierdzewnej wysokociśnieniowe?
Rutynowa konserwacja obejmuje kontrolę szczelności i uszkodzeń zewnętrznych. Technicy sprawdzają połączenia elektryczne, czyszczą elementy wewnętrzne i wymieniają zużyte uszczelki. Zapewnia to optymalną wydajność i wydłuża żywotność zaworu.
Czy temperatura może mieć wpływ na działanie zaworów elektromagnetycznych ze stali nierdzewnej pod ciśnieniem?
Tak, temperatura wpływa na wydajność. Stal nierdzewna zachowuje swoje właściwości mechaniczne w szerokim zakresie. Jednak uszczelki i cewki mają określone limity temperaturowe. Przekroczenie tych limitów może zagrozić integralności i działaniu zaworu.
